高温风冷型冷干机
24
25
编号:
品牌:
颜色:
简介:

优点一:技术先进

本机型充分引进吸收了美国HANKISON的成熟技术,并在此基础上结合了国内的实际工况特点,采用科学有效的设计,使其更加高效

稳定运行, “汉粤” 牌冷干机由于技术先进,运转可靠,露点低且稳定等优点,获得多项国家技术专利,并且是《一般用压缩空气冷

冻式干燥机》 和《一般用压缩空气冷冻式干燥机控制器》行业标准起草和制定单位之一,成为国内该项技术领先厂家之一。


优点二:热交换为逆流方式

因选用优质、高效螺纹管或光管,传热系数高,并采用了逆流回热的热交换方式比普通的顺流方式更节能和稳定。


优点三:积液排污、排水流畅

采用自主专利技术,使冷冻式干燥机的冷凝水得到充分分离并通过性能可靠的排污阀排出机外,大大降低了冷干机在运转过程中的故

障并提高气源的质量,使汉粤牌冷干机在不同工况下均能稳定有效地运行,因此,该项技术获得国家技术专利。

(专利号:ZL200720057808.9)


优点四:专业工况分类

为使冷冻式干燥机在不同工况下能够高效、稳定和节能运转,汉粤牌冷冻式干燥机根据客户需求和实际使用工况分为高温风冷型、高

温水冷型、常温风冷和常温水冷型。



工作原理

  • 压缩空气首先进入预冷器(18或19)进行初步冷却,再流入回热器(1),与回流的成品气进行热交换,使压缩空气进一步降温,并将冷凝出的水排出机外。之后,压缩空气流入蒸发器(2),与冷媒进行热交换,使压缩空气进一步降温,达到符合要求的露点温度。

  • 压缩空气经过预冷器(18或19)、回热器(1)和蒸发器(2)逐步冷却后,空气中水汽凝结成液态水珠,经汽液分离器(3)的作用,分离出液态水。

  • 经过汽液分离器(3)的干燥冷却空气通过回热器(1)的另一流程,在离开干燥机时被升温,降低空气的相对湿度。


产品规格
工况条件与技术指标:

进气温度:≤80℃

冷却方式:风冷

进气压力:0.6-1.0MPa

压力损失:≤0.03MPa

压力露点:3-10℃

制冷剂:R22

环境温度:≤38℃

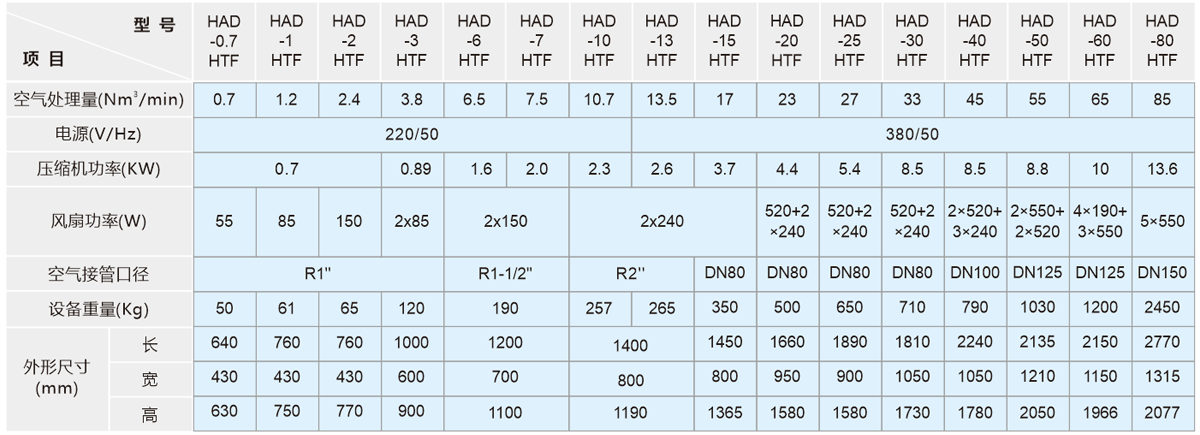

型号规格与性能参数




标准工况:工作压力0.7Mpa,进气温度45℃,环境温度38℃。


备注:如需其他处理量或特殊要求机型可与汉粤公司联系。
