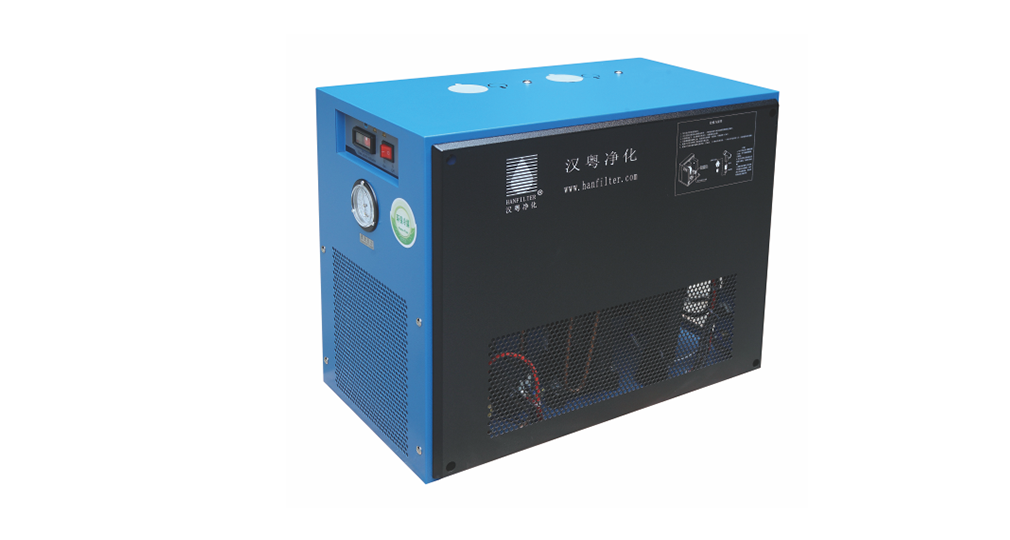

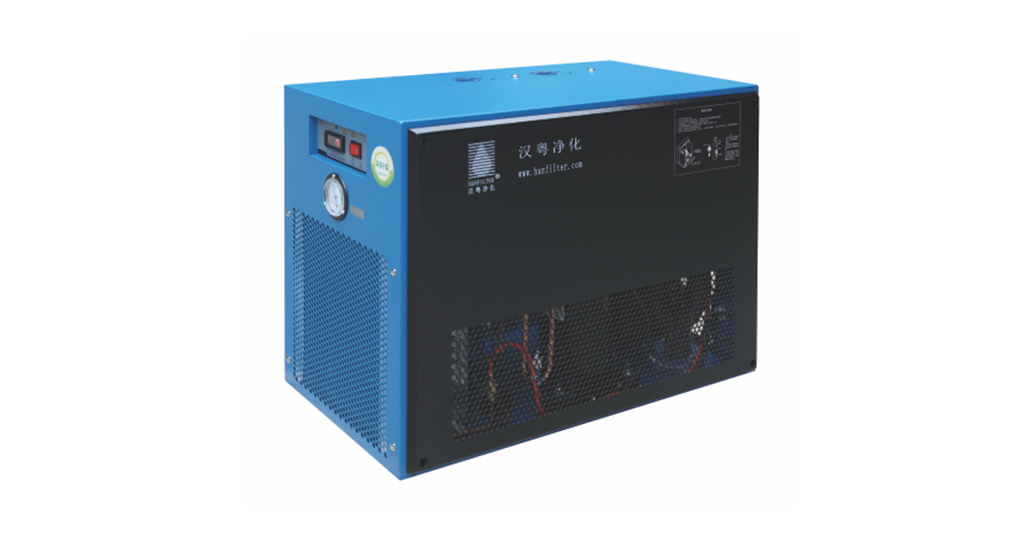

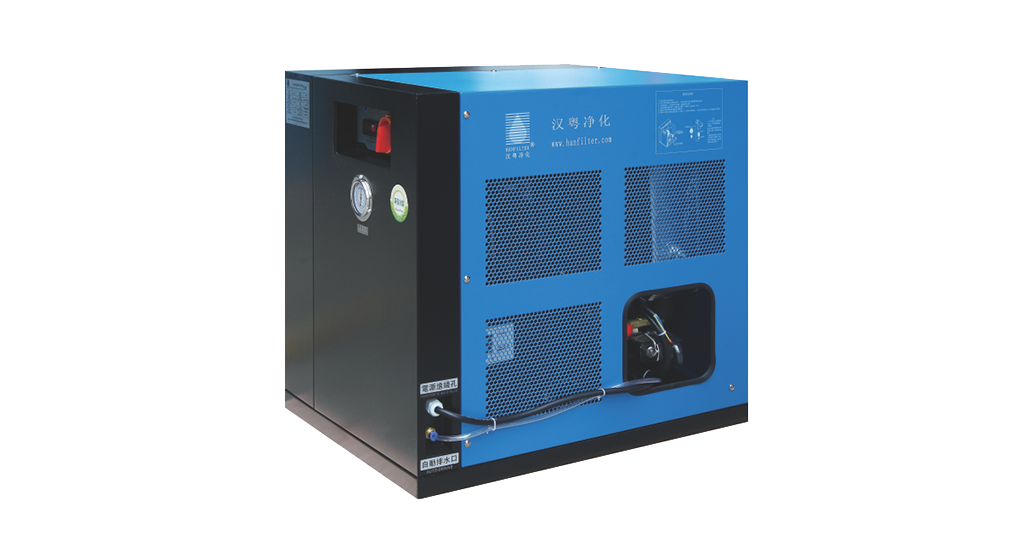

BNF系列节能环保型冷冻式干燥机
4
6
7
编号:
品牌:
颜色:
简介:

节  能

采用高效铝合金板翅式换热器。错流式高效换热方式,充分的换热面积,机器内冷量能被最大化的利用。压力损失少于0.02Mpa。


环  保

换热器采用铝合金材质。换热器不会生锈,抗腐蚀能力强,不造成二次污染。

全系列产品采用环保冷媒,符合国际环保节能潮流。


性能卓越

在标准工况条件下,比传统管壳式冷干机出口露点温度低3℃。


配置优良

全系列制冷压缩机均为一线知名品牌产品;

全系列制冷控制元件均为一线知名品牌产品;

全系列风冷凝器表面采用纳米防腐涂层;


外形小巧

同流量下,高效铝合金换热器的体积比传统管壳式换热器减少2/3,整机布局更为紧凑,使整机占地面积大幅减少,有效减少对客户有限使用场地的占用。


产品规格
工况条件与技术指标:

流量范围:0. 5-65Nm3/min(可接受特殊定制)

最大进气温度:60℃

最低环境温度:5℃

工作压力:≤1. 3Mpa

最高环境温度:50℃

冷却方式:风冷

额定工况:工作压力0. 7Mpa,进气温度38℃,环境温度38℃,压力露点3-8℃

校正因素 : 实际容量(m³/ min)=额定容量/cf1(或cf2)

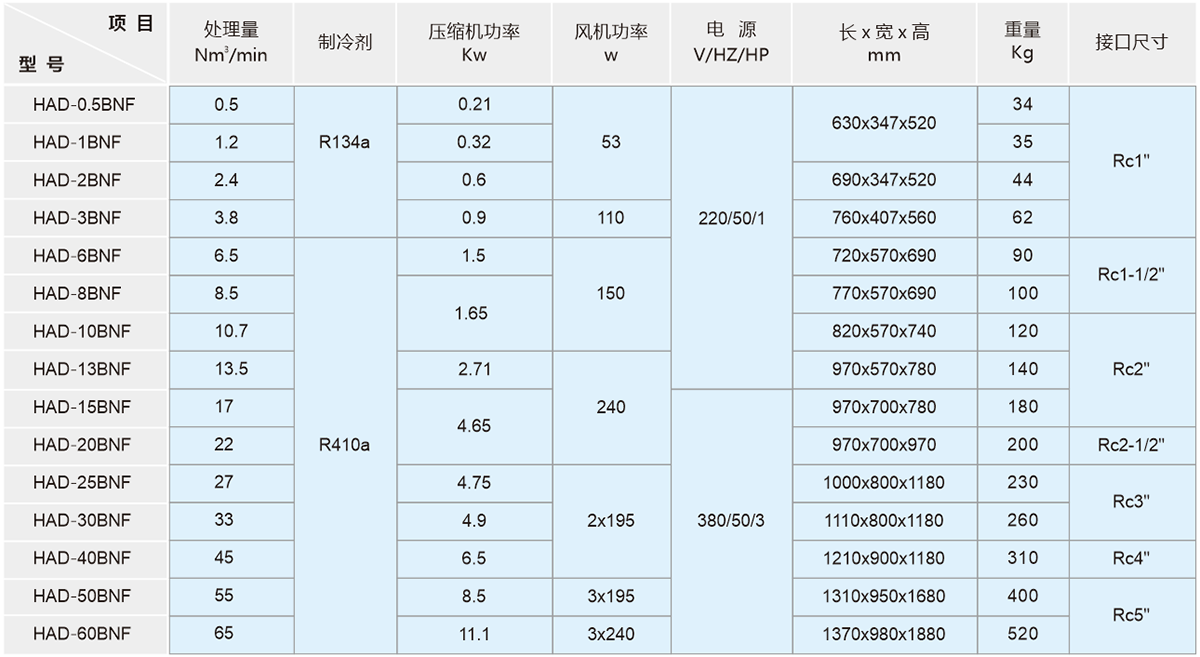

型号规格与性能参数




设计工况:工作压力0.7MPa,进口温度:38℃,环境温度:38℃


处理量:20立方以上型号可选择水冷型


备注:如有其他要求,接受特殊定制

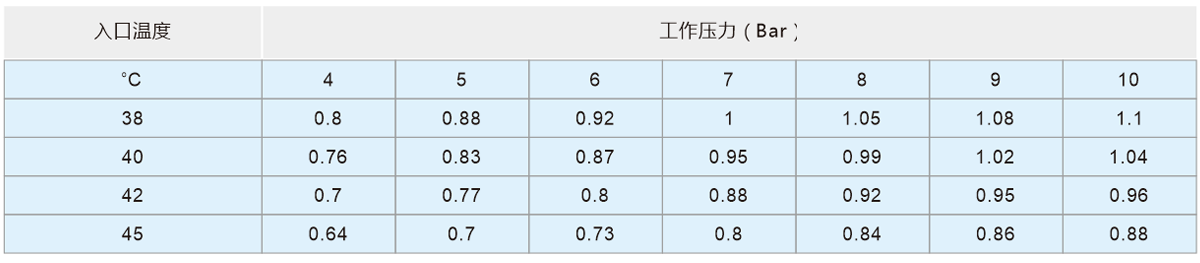

工作压力及入口温度修正系数(cf1)



环境温度修正系数(cf2)
